Магистрально-модульный принцип построения компьютера

Материнская платасложная многослойная печатная плата, на которой устанавливаются основные компоненты персонального компьютера.










На страницу урока →

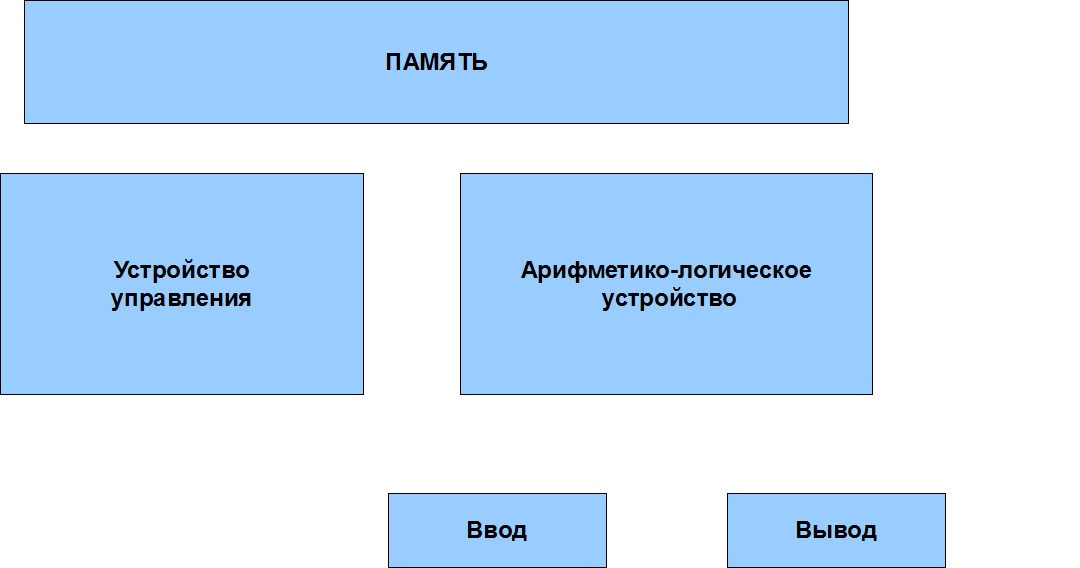

Архитектура фон Неймана 1946 год.1



В основу архитектуры современных компьютеров положен магистрально – модульный принцип и принцип Джона фон Неймана (1946 год). Этот принцип предусматривает построение компьютера из функциональных блоков, взаимодействующих посредством общего канала – шины.

Магистраль включает в себя три многоразрядные шины:

  • Шину данных;
  • Шину адреса;
  • Шину управления.





Шина данных — передаёт данные между различными устройствами. Разрядность шины данных определяется разрядностью процессора, т.е количество двоичных разрядов, которые процессор обрабатывает за один такт..

Шина адреса — передаёт адрес устройства к которому обращается процессор. Сигналы передаются в одном направлении (однонаправленная шина). Разрядность шины адреса определяется объёмом адресуемой памяти, т.е. количества ячеек оперативной памяти.

Шина управления – передаются сигналы, определяющие характер обмена информацией по магистрали. Сигналы управления показывают, какую операцию – считывание или запись информации из памяти – нужно производить. Синхронизируют обмен информацией между устройствами и так далее.



Модульная организация опирается на магистральный (шинный) принцип обмена информацией между устройствами.

Магистрально-модульный принцип имеет ряд достоинств:
1. для работы с внешними устройствами используются те же команды процессора, что и дл работы с памятью.
2. подключение к магистрали дополнительных устройств не требует изменений в уже существующих устройствах, процессоре, памяти.
3. меняя состав модулей можно изменять мощность и назначение компьютера в процессе его эксплуатации.

Принцип открытой архитектуры – правила построения компьютера, в соответствии с которыми каждый новый блок должен быть совместим со старым и легко устанавливаться в том же месте в компьютере.



Вопросы:
• Для чего нужна материнская плата?
• Каково назначение системной шины в компьютере?
• С чем можно сравнить системную шину компьютера?
• Для чего необходимо иметь слоты расширения?


Опубликовано: 03.07.2014 г.
